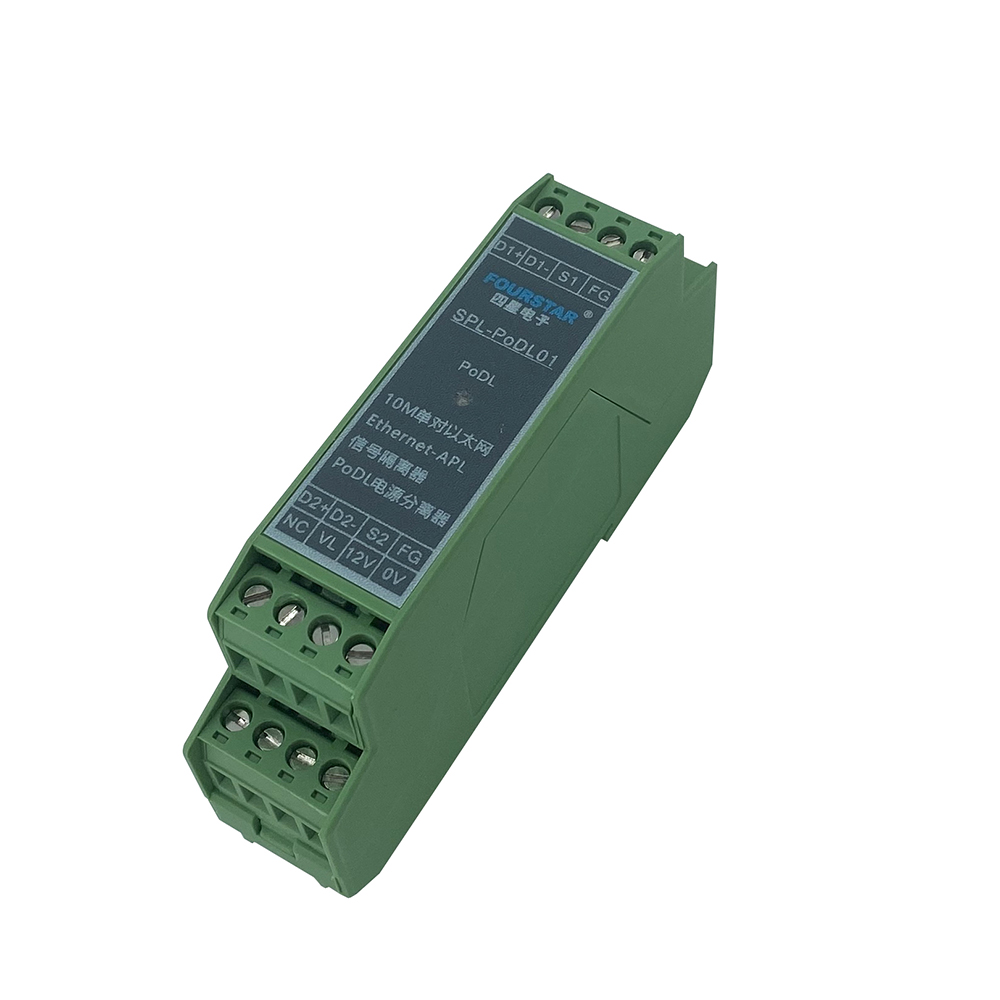

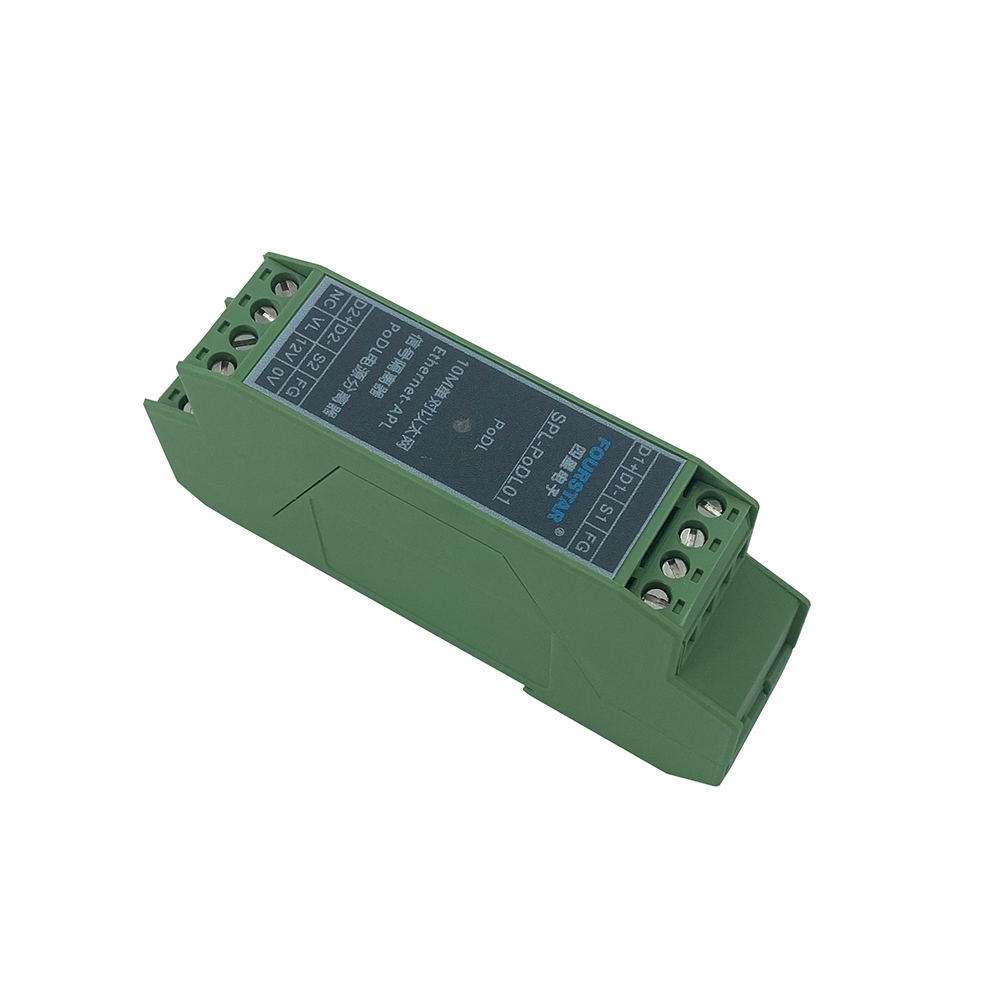

Single pair Ethernet (SPE) and Ethernet-APL universal isolators and PoDL power splitters.It can electrically isolate a single pair of Ethernet and Ethernet-APL signals, and also separate the PoDL power supply from the data line to facilitate power supply to field instruments without PoDL power supply.Compliant with IEEE802.3cg, 10Base-T1L, and Ethernet-APL standards, single pair Ethernet supports PoDL power levels Class10, 11, 12 and Class13, 14, 15;Ethernet-APL supports PoDL power levels A, C, and 3, 4.Operating temperature range of -40 ℃ to+85 ℃, DIN35 standard guide rail installation.

特性和技术规格

●  符合标准IEEE802.3cg，10BASE-T1L和Ethernet-APL，传输速率10Mbit/s全双工。

●  支持原有的各种通信协议。

●  SPE（APL）电缆中接入SPL-PoDL01后对原有传输距离的影响可忽略不计。

●  接口类型：5.0-4Pin×3插拔式接线端子。

●  带有总线PoDL电源信号指示灯，当从总线上分离出电源时点亮。

●  支持SPE（APL）电缆中的PoDL电压范围9～60VDC。

●  单对以太网支持PoDL供电功率等级Class10、11、12、13、14、15。

●  Ethernet-APL支持PoDL供电功率等级A、C和3、4。

●  分离出来的PoDL电源输出功率取决于来自交换机输出的PoDL电源功率和线路损耗。

●  上面输入D1+、D1-端子和下面输出D2+、D2-端子之间电气隔离，隔离电压1500Vrms。

●  D2+、D2-端子与输出电源端子VL、12V、0V端子隔离，隔离电压1500Vrms。

●  输入输出两个SPE（APL）端口和输出电源端口均有TVS浪涌保护和ESD静电保护，符合标准IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。

●  防护等级：IP20。

●  工作温度：-40～+85℃。

●  外形尺寸：100mm×22.5mm×58mm（长×宽×高），重量：60克。

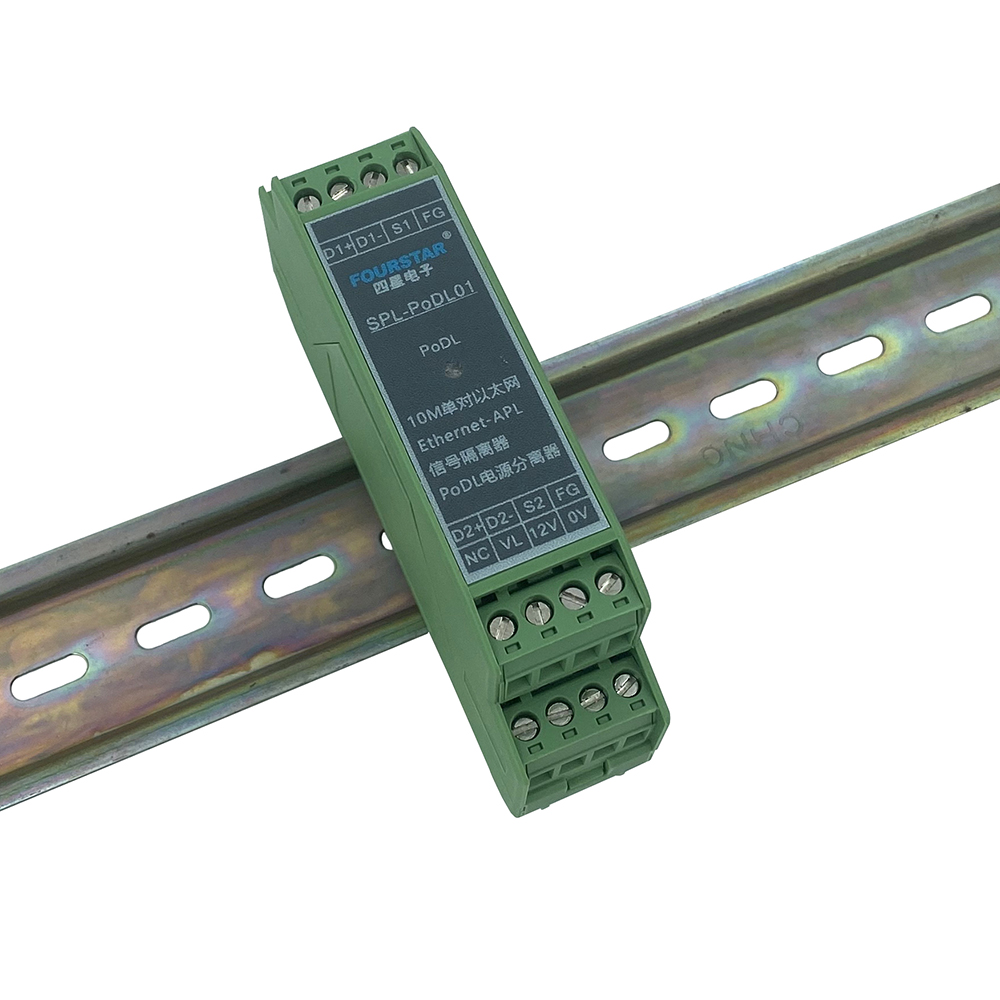

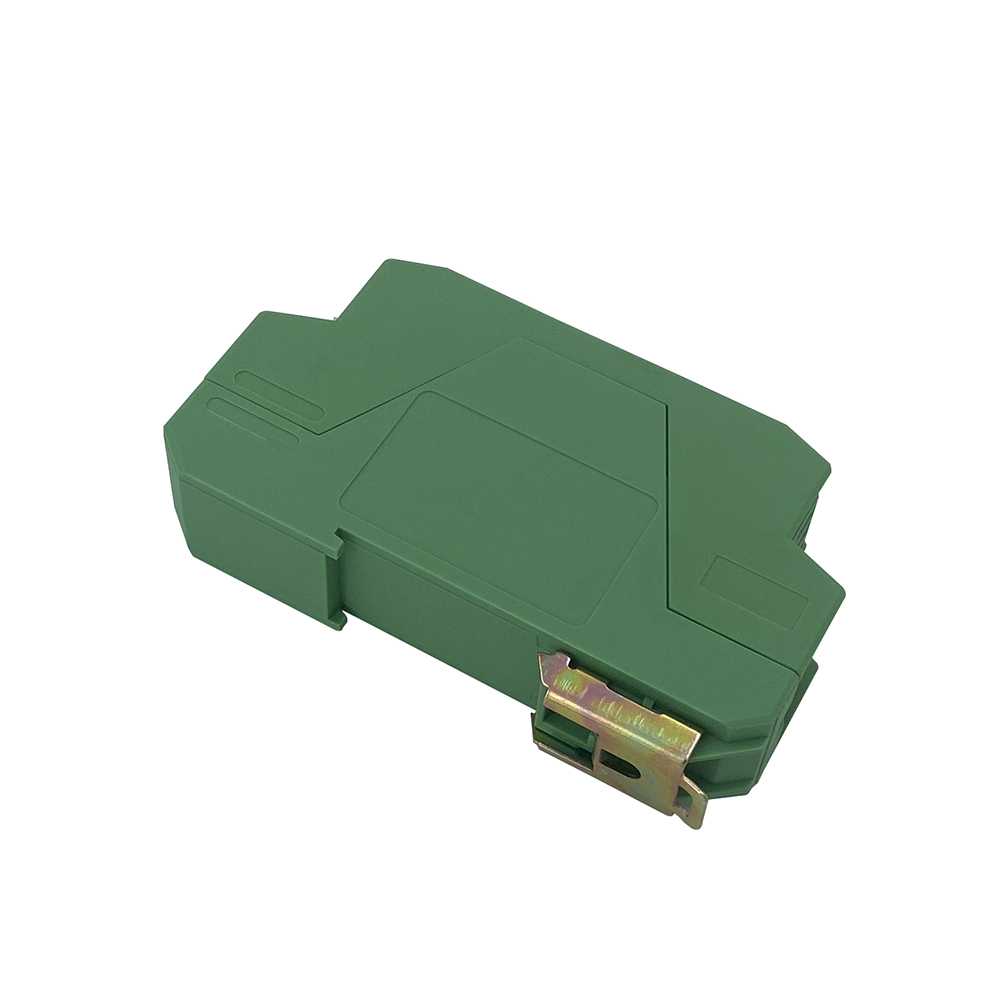

● 安装方式：DIN35mm标准导轨安装。

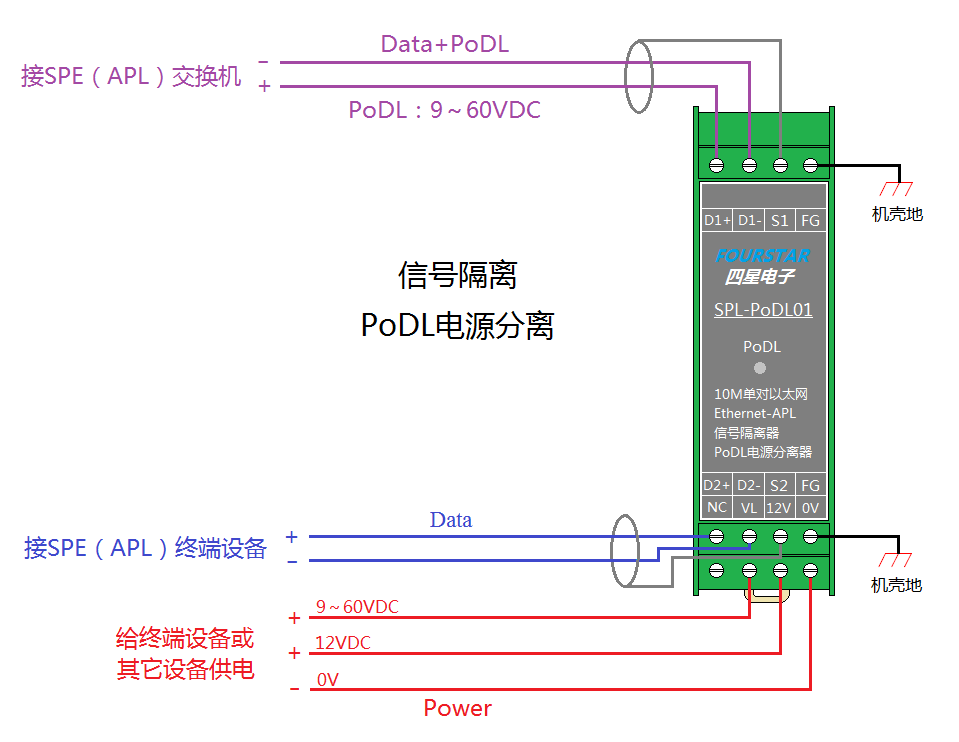

应用拓扑
