四星电子的ASI-RPT03中继器为DIN35mm标准导轨安装，由于中继器有一定的信号延迟，为保证31个从站的扫描时间不大于5ms，或62个从站的扫描时间不大于10ms，根据AS-Interface标准规定一条总线上最多串联2个中继器。对于需要拓展更多的总线，中继器可采用星型连接拓扑；还可以在总线末端增加AS-Interface总线终端进一步延长通讯距离；为了传输更远的距离和解决各种电磁干扰，可采用四星电子的AS-Interface转光纤适配器FO-ASI-S。

1、AS-Interface中继器串联连接拓扑：

为保证31个AS-i从站的扫描时间不大于5ms，或62个AS-i从站的扫描时间不大于10ms，根据AS-Interface标准规定一条总线上最多串联2个中继器。

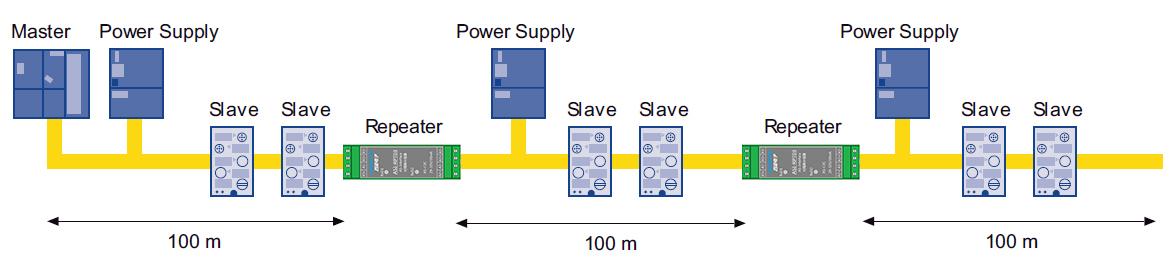

图1  AS-i中继器串联连接拓扑

2、带有总线终端的连接拓扑：

在网段末端安装AS-Interface总线终端ASI-TR03，可将网段传输距离延长到最大200米。需要注意的是，只有当网段长度大于100米时，才允许也必须安装总线终端，这时该网段的最大长度可达200米，并且总线终端必须安装在离该段电源最远的电缆末端处。

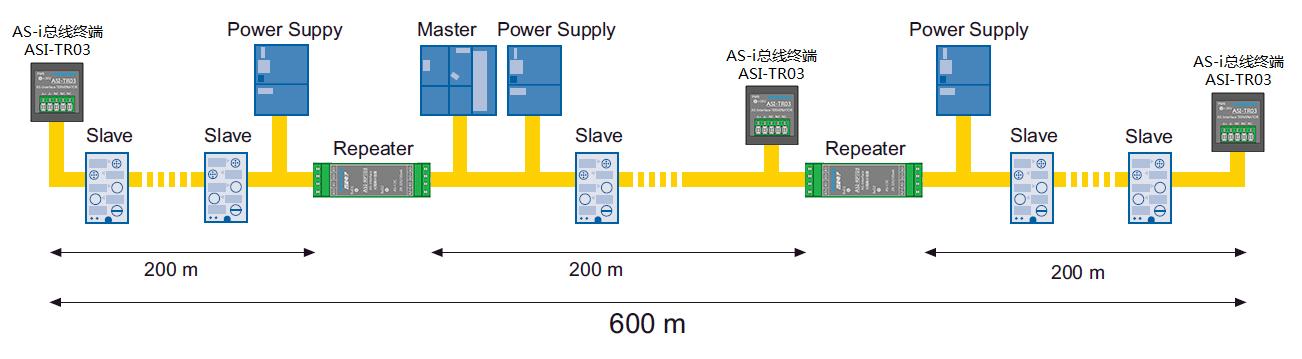

图2 带有总线终端的连接拓扑

3、AS-Interface星型连接拓扑：

多个ASI-RPT03中继器可组合连接成集线器实现星型网络拓扑，且数量不受限制。这极大的拓展了AS-i总线的覆盖范围，也易于现场调试和故障排查，任何一路的AS-i设备或总线发生故障时不会影响其它各路的正常通讯。

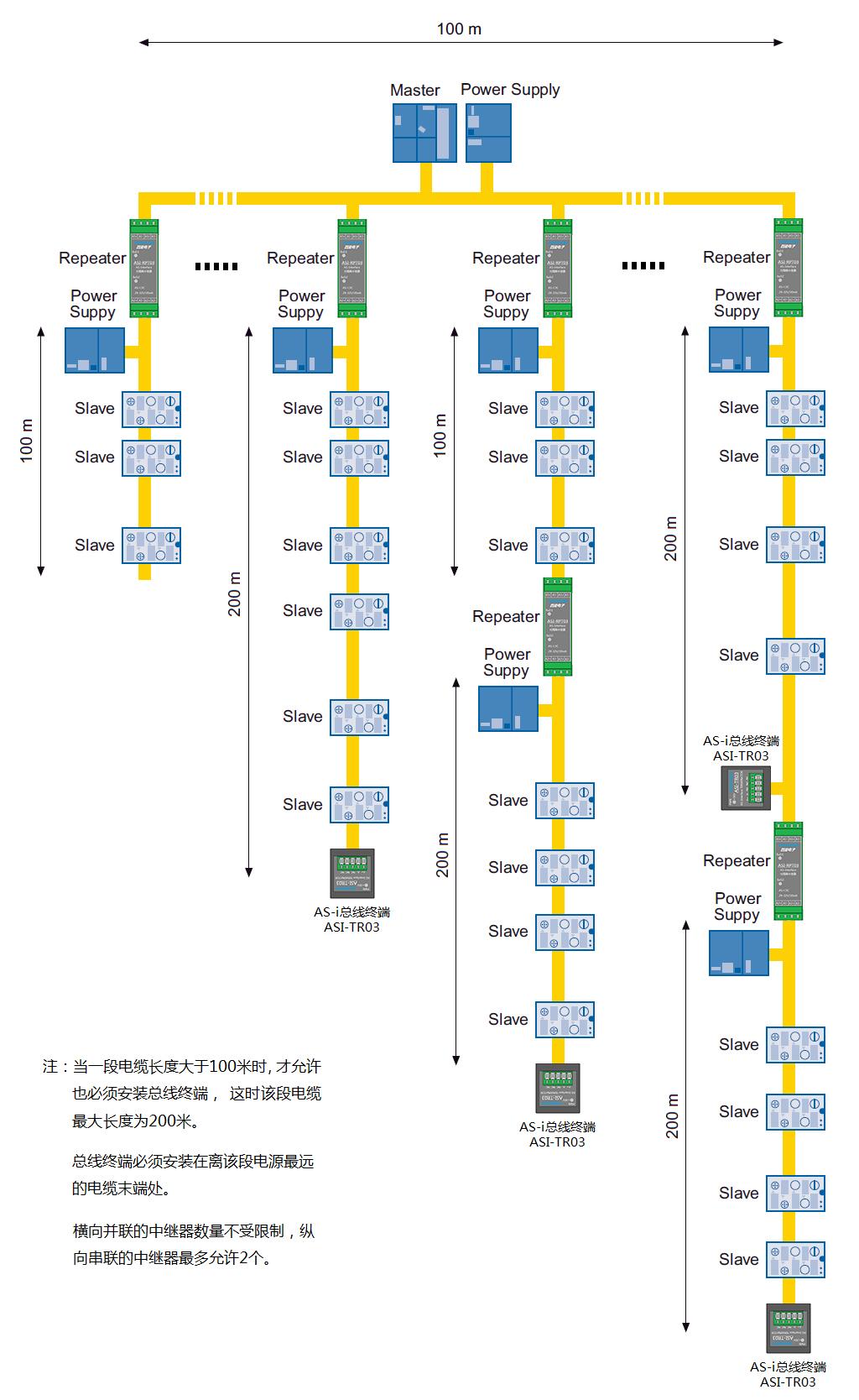

图3  AS-i星型连接拓扑
