IE-APL01 - Industrial Ethernet

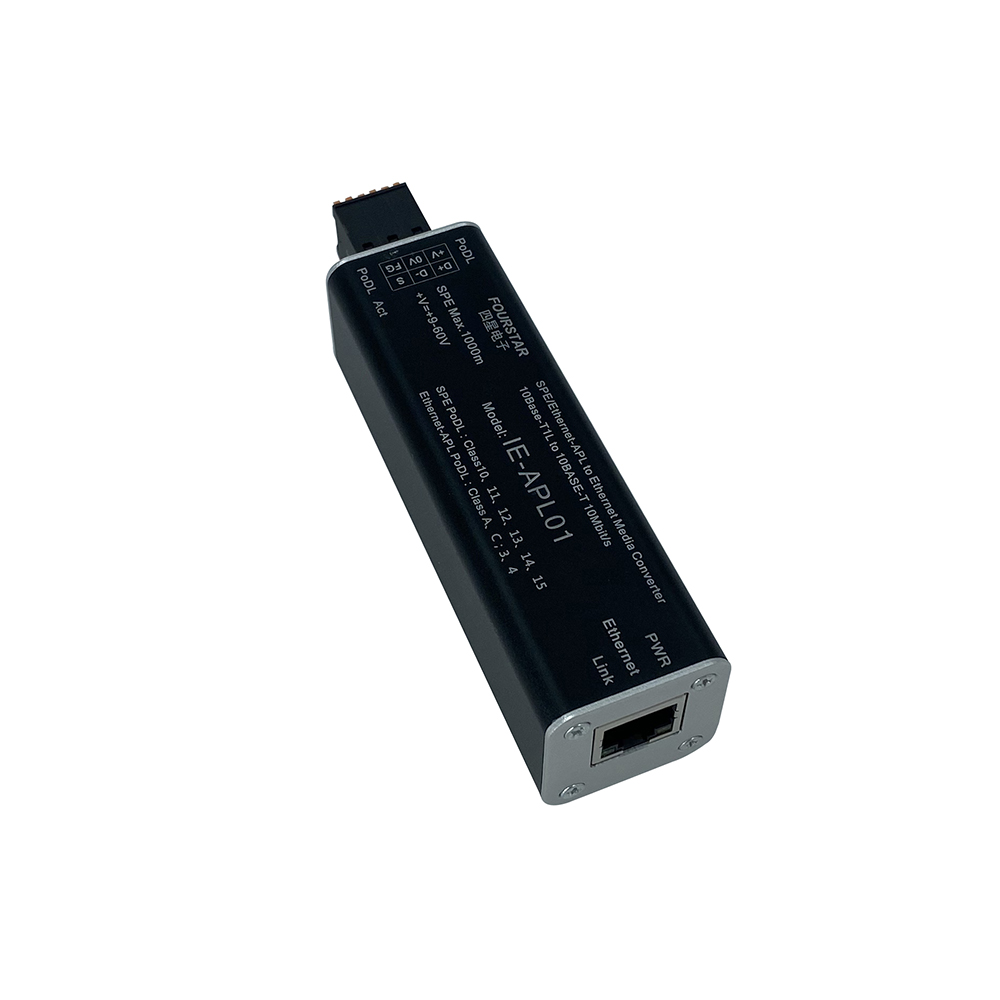

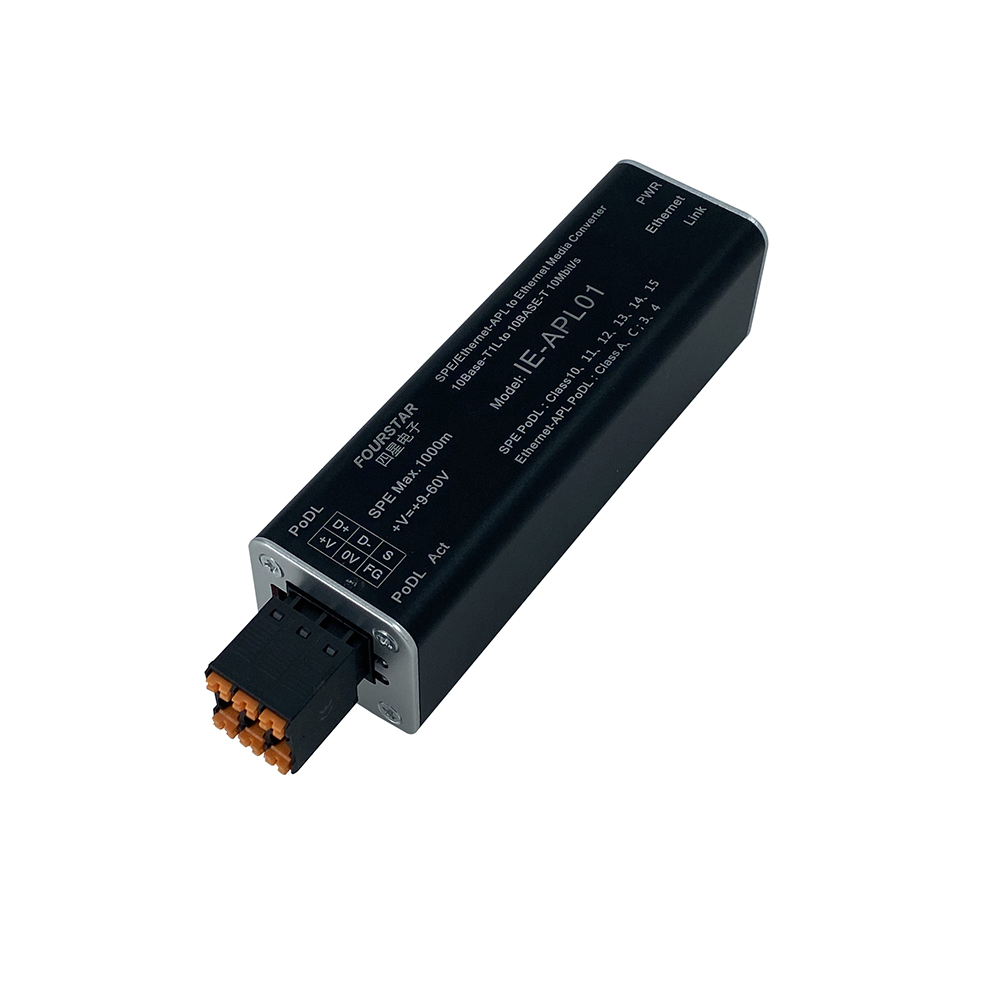

Single Pair Ethernet (SPE) and Ethernet APL Universal Media Converter.It has one 10M standard Ethernet port (RJ45 connector), one 10M single pair Ethernet interface (press type spring terminal) that complies with IEEE802.3cg, 10Base-T1L, and Ethernet-APL standards, and a 9-60VDC ultra wide power supply voltage. The single pair Ethernet port uses a pair of twisted pair cables for full duplex data transmission, with a maximum transmission distance of 1000 meters.Supports data line power supply (PoDL), single pair Ethernet supports PoDL power levels Class10, 11, 12 and Class13, 14, 15;Ethernet-APL supports PoDL power levels A, C, and 3, 4.Working temperature range of -20 ℃ to+75 ℃, DIN35 standard guide rail installation.

参数分类	项目	指标

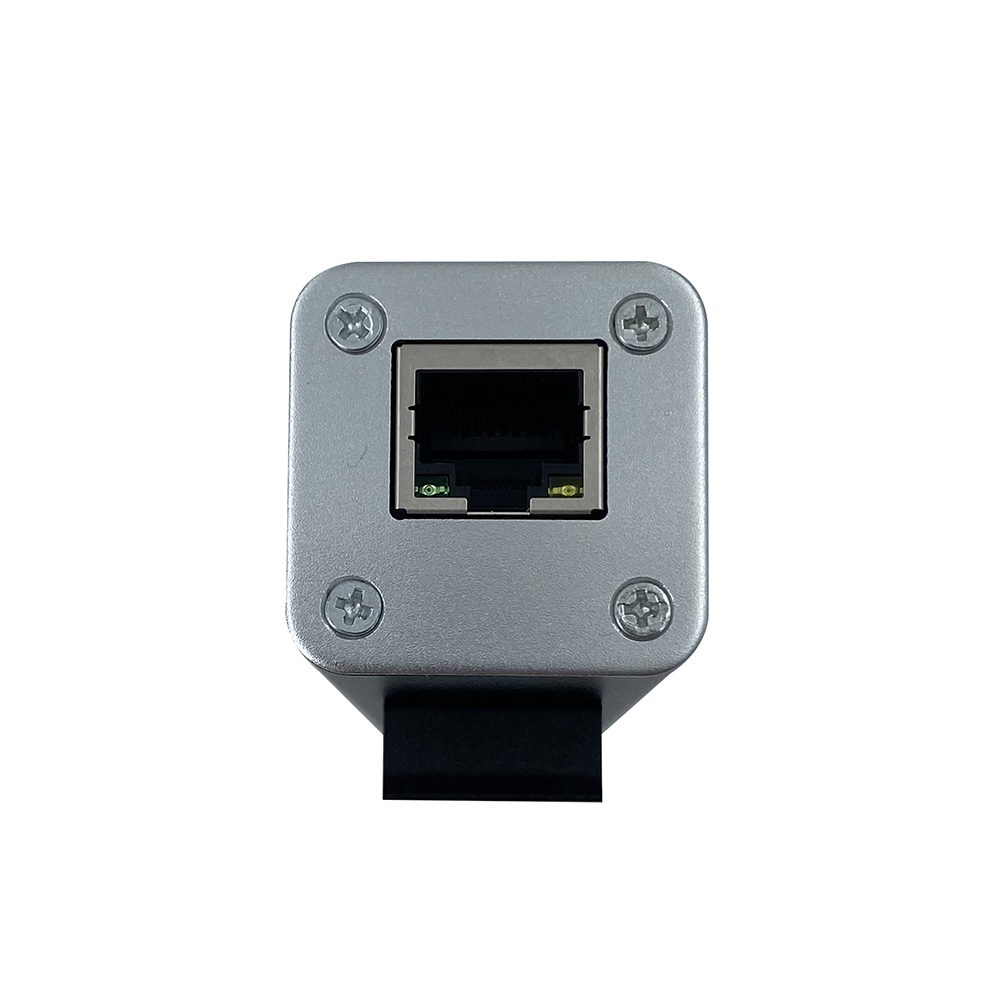

标准以太网口参数	接口类型	标准RJ45连接器。
	传输速率	10Mbit/s。
	网线自适应	网口具有 MDI/MDI-X 自动跳线功能，可自动适应直通网线和交叉网线。
	最大传输距离	五类4芯双绞线（Cat.5）最长100 米。
	连接指示	以太网端口连接指示灯。
	网口协议	符合 IEEE802.3，10BASE-T以太网标准。
	网口数量	1个RJ45端口。

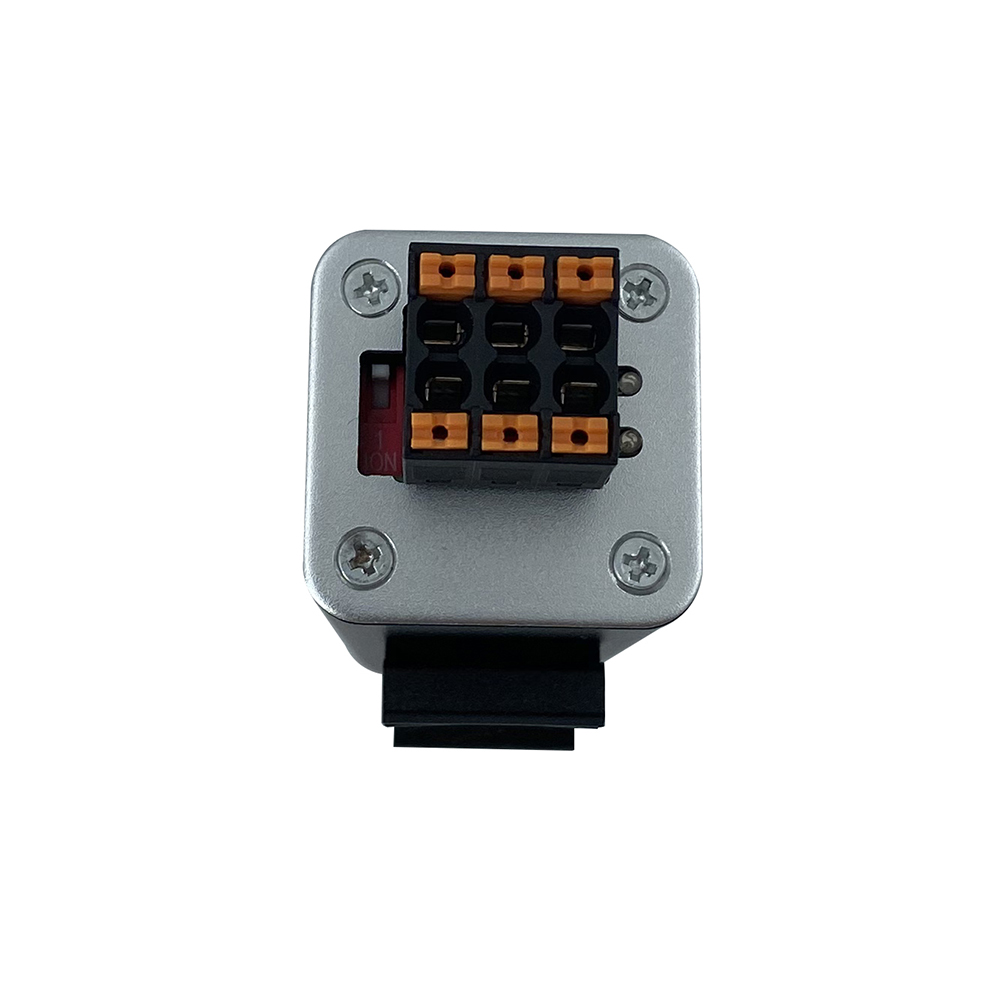

单对以太网口参数	接口类型	5.08-3Pin插拔式弹簧按压接线端子。
	传输速率	10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。
	输出信号峰峰值	出厂默认信号峰峰值Vpp=2.4V，如需Vpp=1.0V订货时需声明。
	传输介质	SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。
	最大传输距离	1000米。如果使用PoDL供电，则距离受功率和电缆截面积限制。
	连接指示	SPE端口状态指示灯和PoDL指示灯。

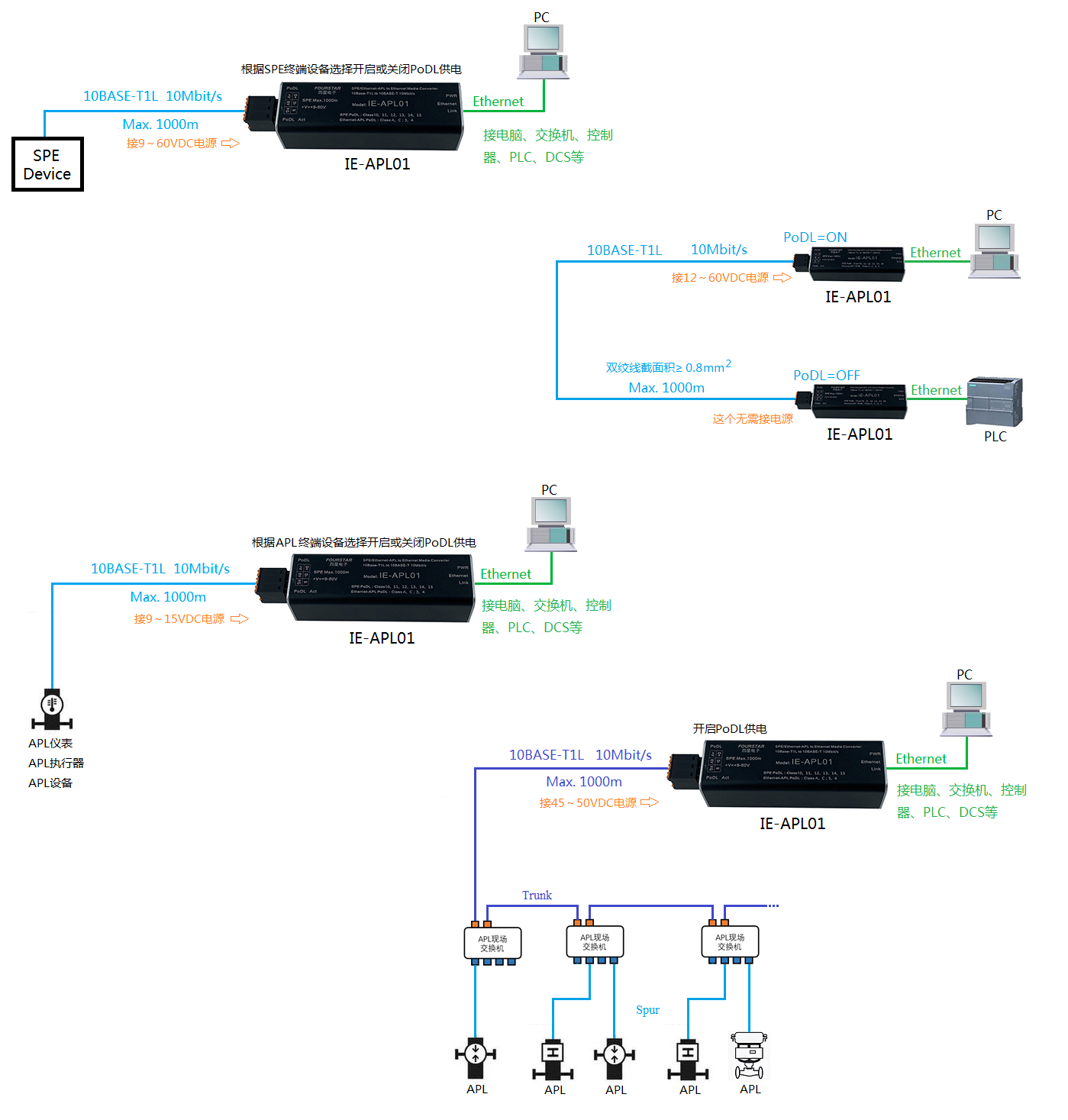

	PoDL功率等级	电源电压为24VDC时，支持SPE功率等级Class10、11、12。电源电压为54VDC时，支持SPE功率等级Class13、14、15。电源电压为12VDC时，支持Ethernet-APL功率等级A和C。电源电压为48VDC时，支持Ethernet-APL功率等级3和4。
	SPE端口数量	1个SPE（APL）端口。
	SPE接口保护	具有TVS浪涌保护和ESD静电保护，符合标准IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。

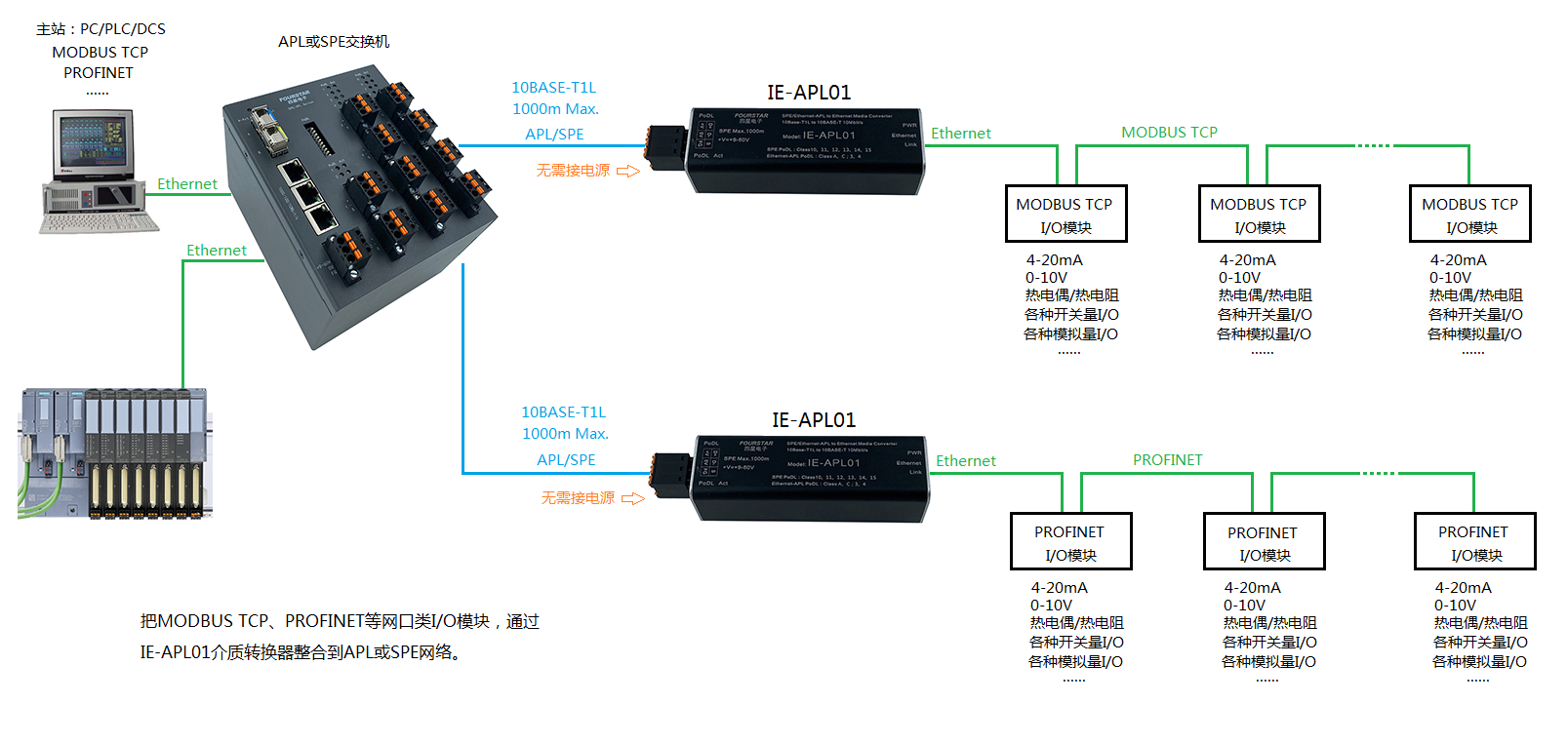

SPE通讯协议	IEEE802.3cg-2019，10Base-T1L，数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。
通用参数	工作电源电压	9～60VDC之间任意电压，带电源极性接反保护和浪涌保护，应征对不同的SPE（APL）下游终端受电设备选择不同的电源电压。
	工作电源功率	不使用PoDL供电时功率不大于1W，使用PoDL供电时功率为受电设备功率再加40%以上的富余量。
	接口隔离	网口与SPE（APL）口之间隔离，网口与电源端口隔离，隔离电压1500VDC。SPE（APL）端口和输入工作电源端口之间没有电隔离（公共PoDL电压）。
	防护等级	IP20
	工作温度	-20℃～+75℃。
	外形尺寸	120mm×32mm×32（长×宽×高），重量100克。

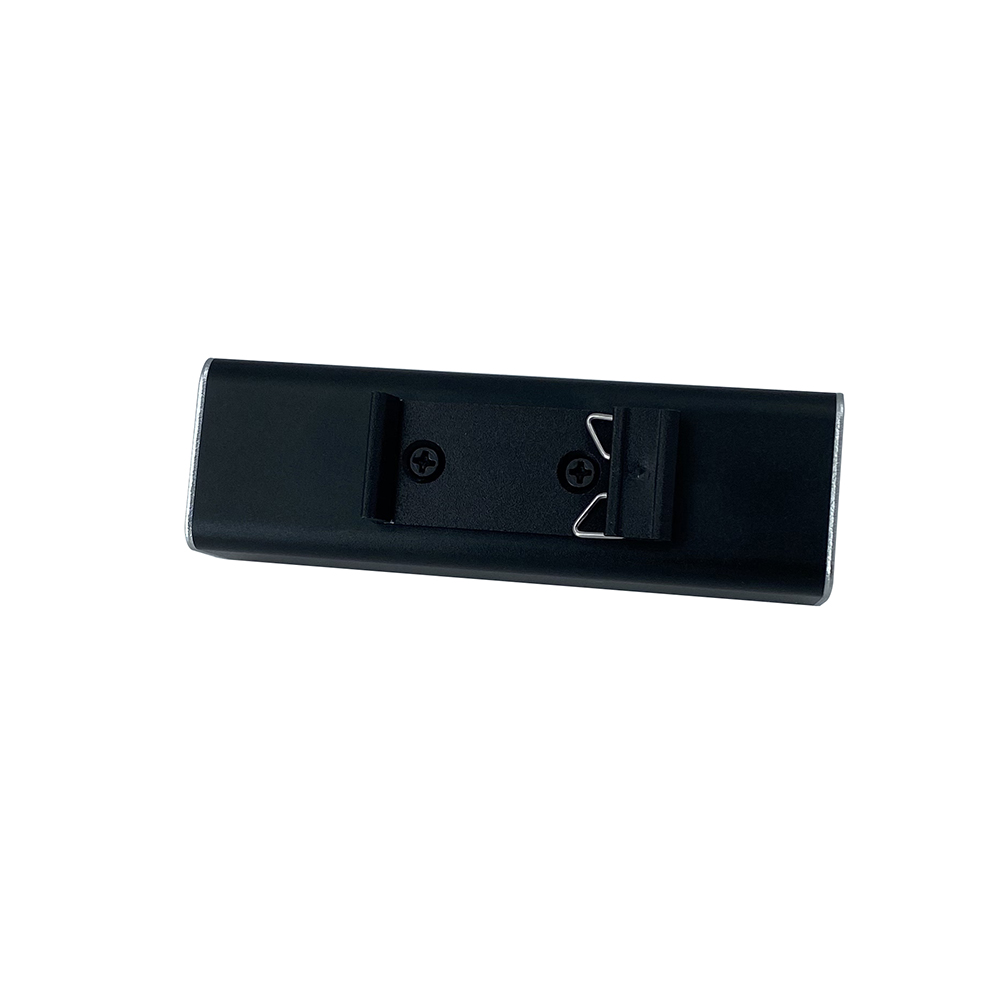

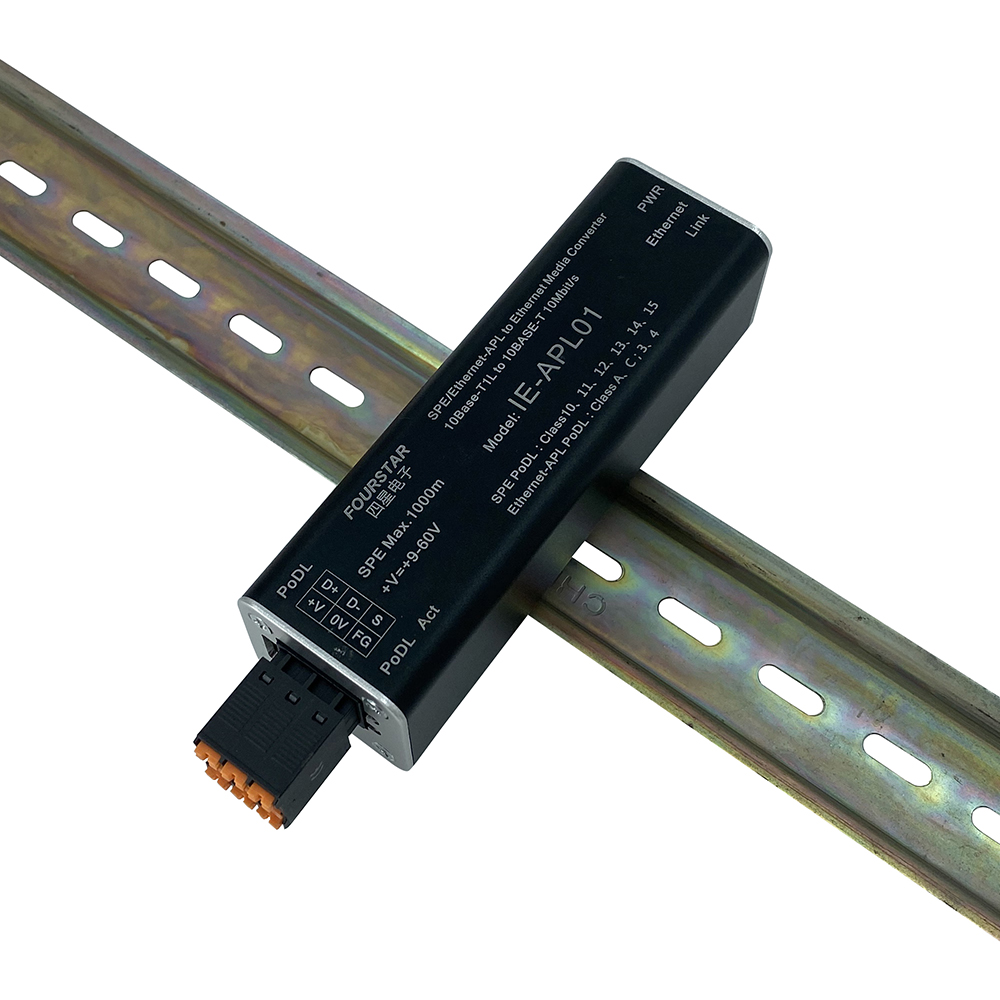

	安装方式	DIN35mm标准导轨安装。
