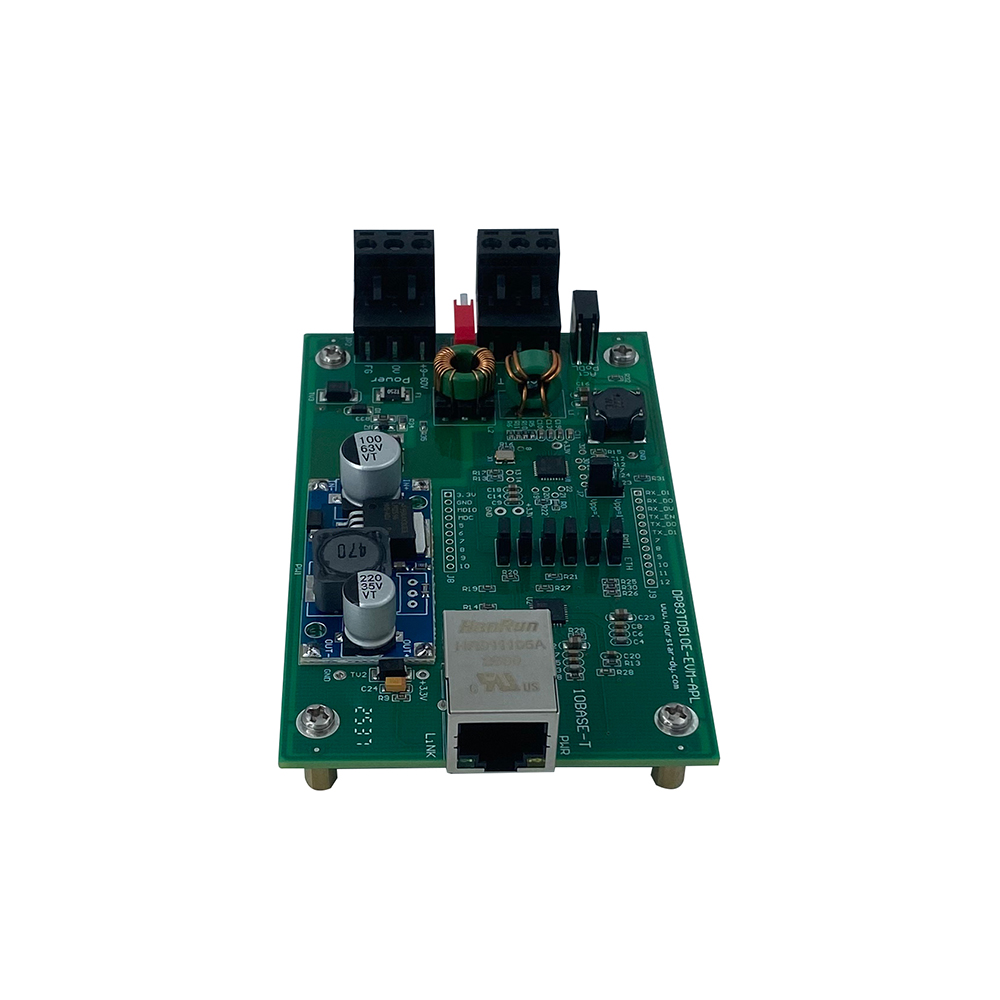

标准以太网口参数

接口类型

标准RJ45连接器。

传输速率

10Mbit/s。

网线自适应

网口具有 MDI/MDI-X 自动跳线功能，可自动适应直通网线和交叉网线。

最大传输距离

五类4芯双绞线（Cat.5）最长100 米。

连接指示

以太网端口连接指示灯。

网口协议

符合 IEEE802.3，10BASE-T以太网标准。

网口数量

1个RJ45端口。

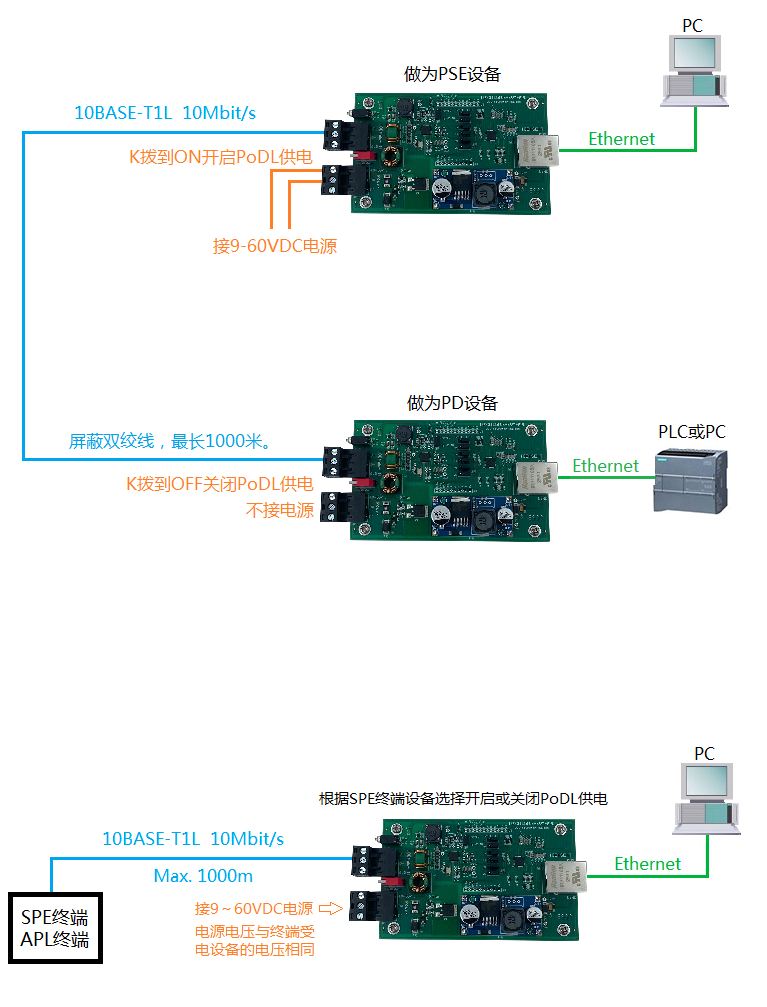

单对以太网口参数

接口类型

5.08-3Pin插拔式接线端子。

传输速率

10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。

输出信号峰峰值

输出信号电压峰峰值Vpp=2.4V或Vpp=1.0V，由跳线冒设置。

传输介质

SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。

最大传输距离

1000米。如果使用PoDL供电，则距离受功率和电缆截面积限制。

连接指示

SPE端口状态指示灯和PoDL指示灯。

PoDL功率等级

电源电压为24VDC时，支持SPE功率等级Class10、11、12。

电源电压为54VDC时，支持SPE功率等级Class13、14、15。

电源电压为12VDC时，支持Ethernet-APL功率等级A和C。

电源电压为48VDC时，支持Ethernet-APL功率等级3和4。

SPE端口数量

1个SPE（APL）端口。

SPE接口保护

具有TVS浪涌保护和ESD静电保护，符合标准IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。

SPE通讯协议

IEEE802.3cg-2019，10Base-T1L，数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、CC-Link IE、POWERLINK 等。

通用参数

工作电源电压

9～60VDC之间任意电压，带电源极性接反保护和浪涌保护，应征对不同的SPE（APL）下游终端受电设备选择不同的电源电压。

工作电源功率

不使用PoDL供电时功率不大于1W，使用PoDL供电时功率为受电设备功率再加40%以上的富余量。

接口隔离

网口与SPE（APL）口之间隔离，网口与电源端口隔离，隔离电压1500VDC。SPE（APL）端口和输入工作电源端口之间没有电隔离（公共PoDL电压）。

工作温度

-20℃～+75℃。

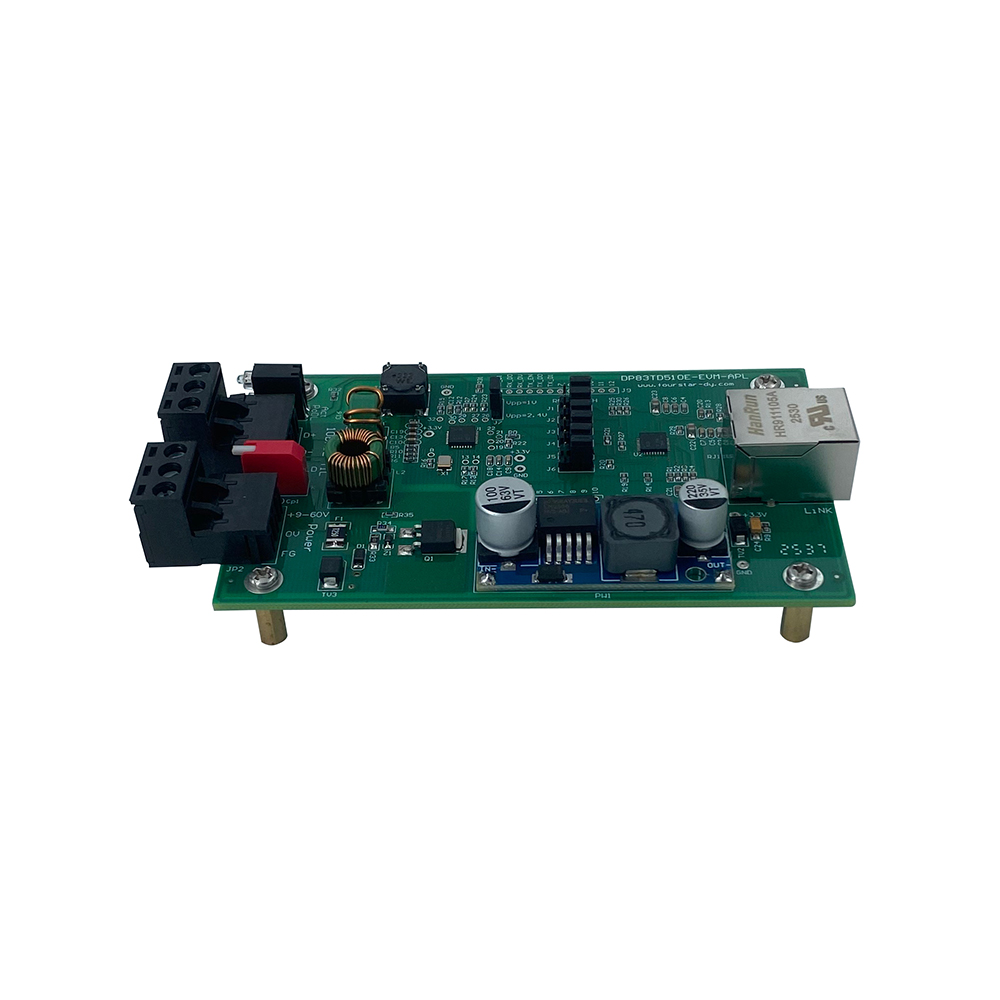

外形尺寸

120mm×65mm×29mm（长×宽×高），重量80克。

安装方式

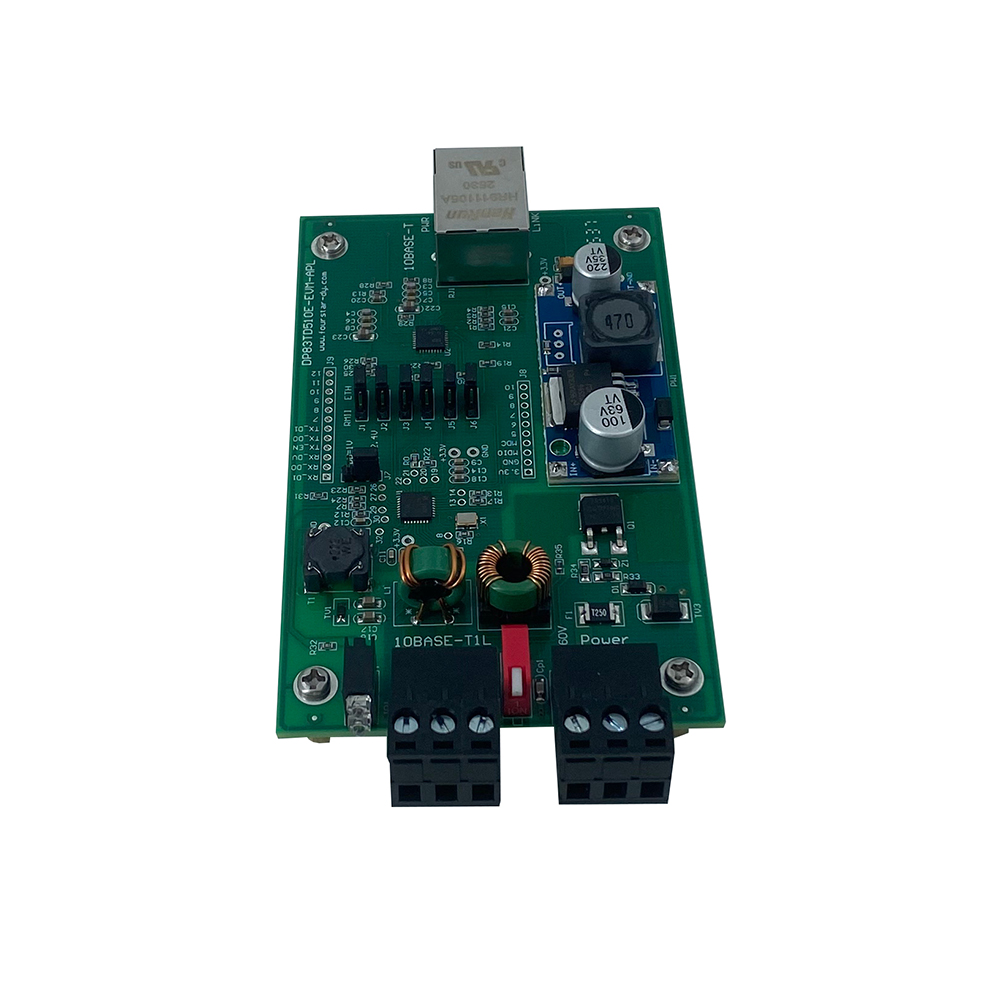

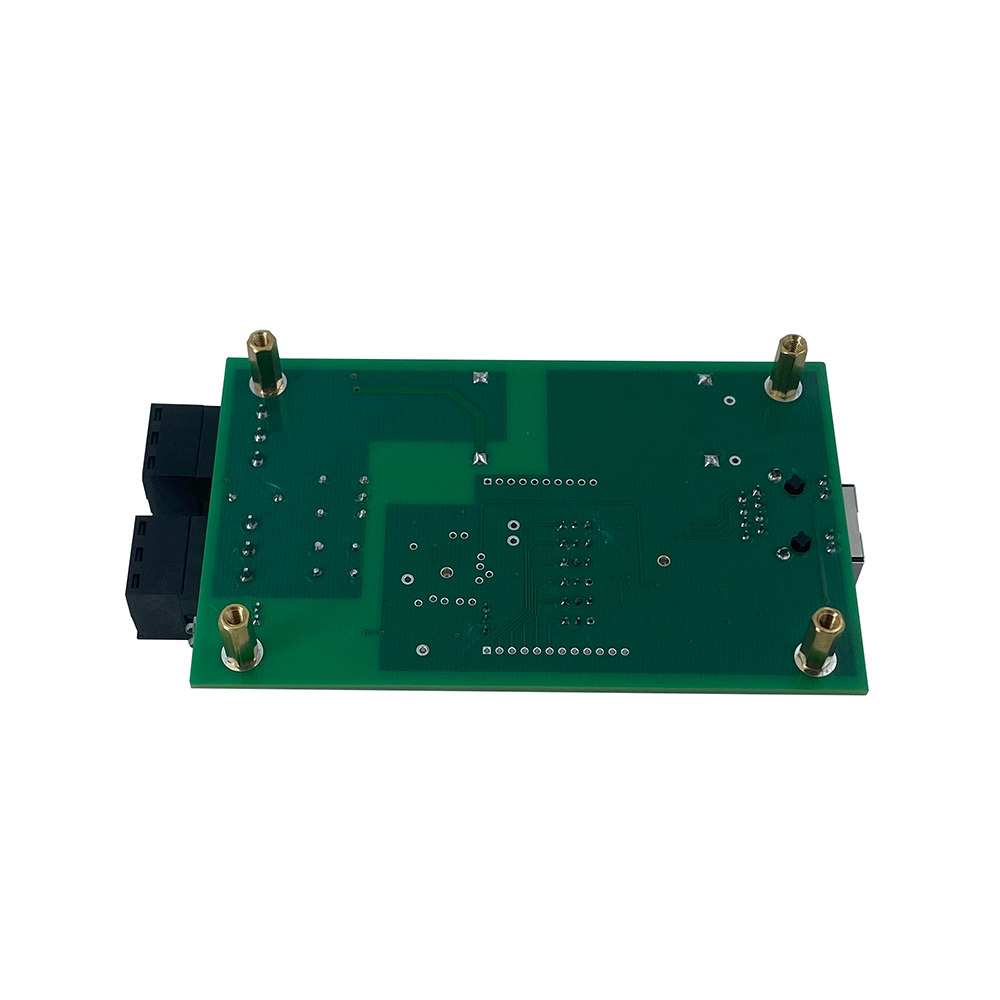

评估板四角由螺钉安装。
