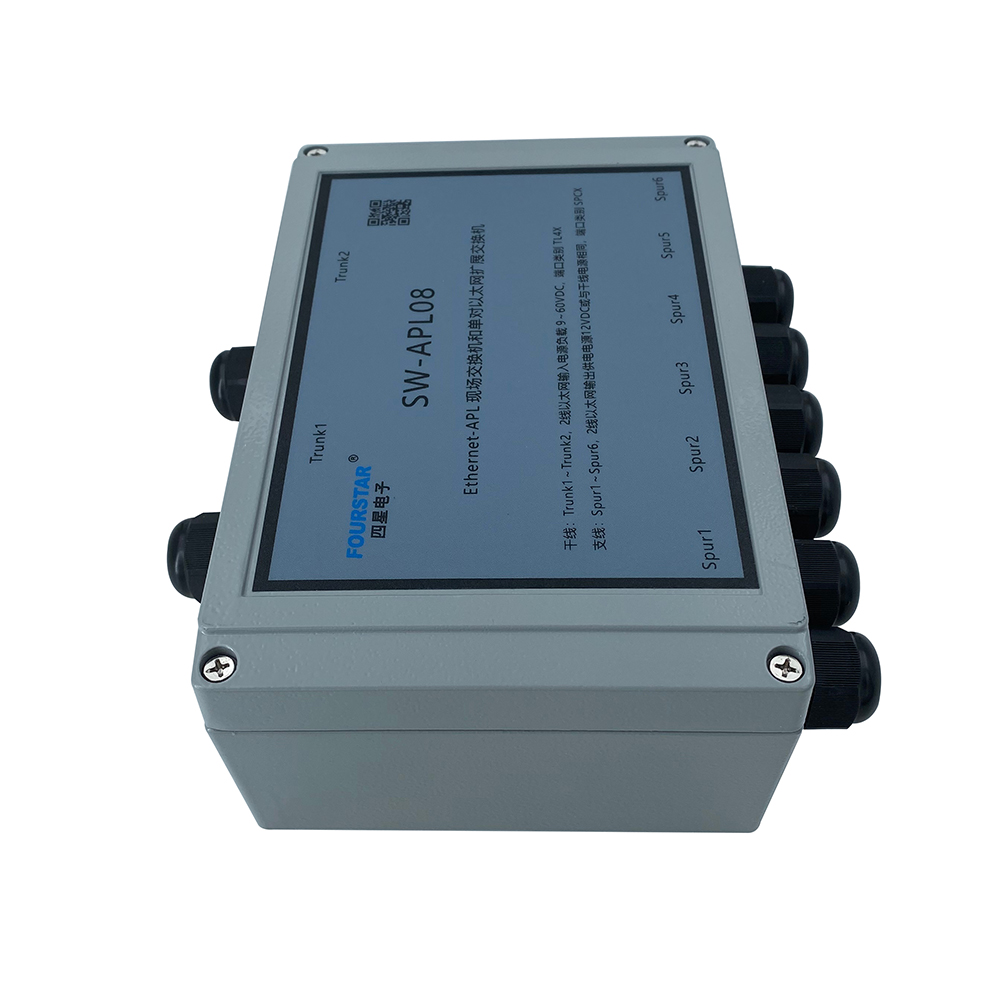

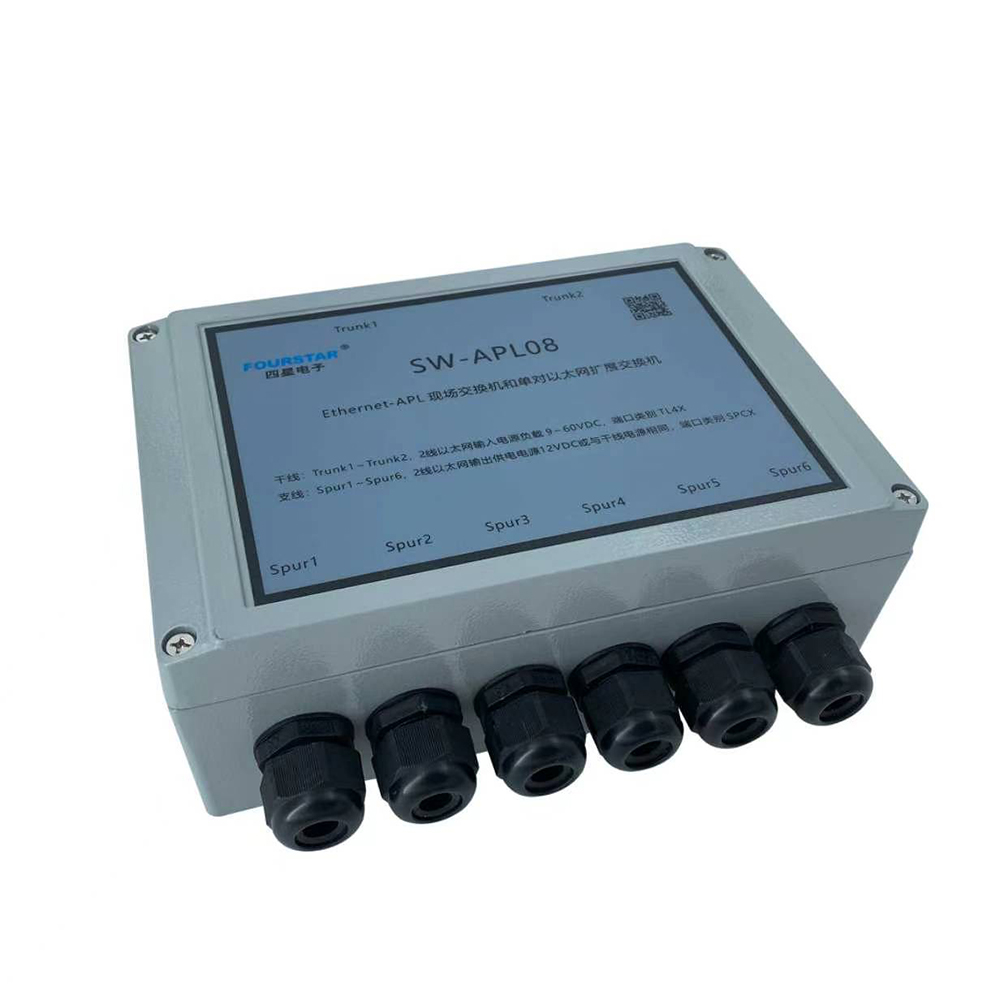

The 8-port unpowered Ethernet-APL field switch features 2 trunk interfaces for cascaded expansion. These interfaces receive 18-60VDC ultra-wide PODL voltage and signals from the power switch, supporting APL Power Grades 3 and 4. Six spur interfaces provide 12VDC PODL power to APL terminal devices, compatible with APL Power Grades A and C. Both trunk interfaces support a maximum transmission distance of 1000 meters，spur 200 meters.
参数分类 | 项 目 | 指 标 |

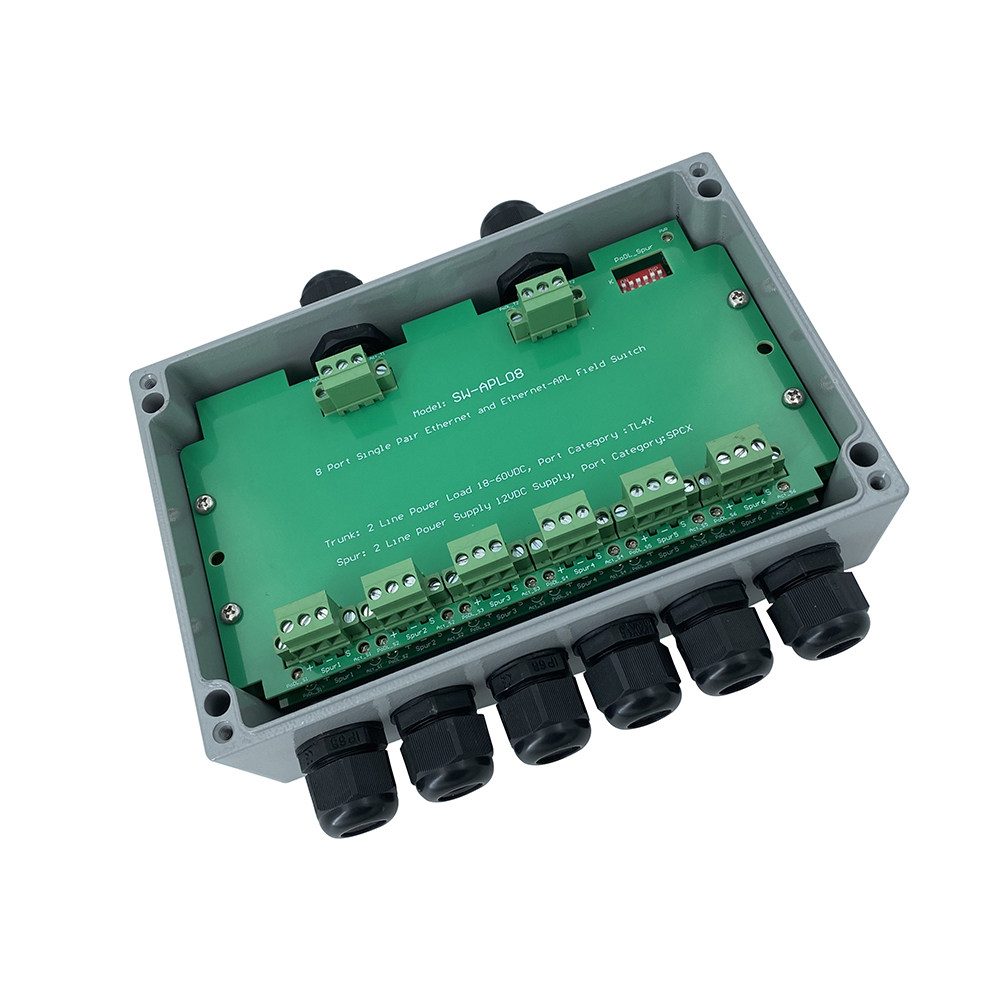

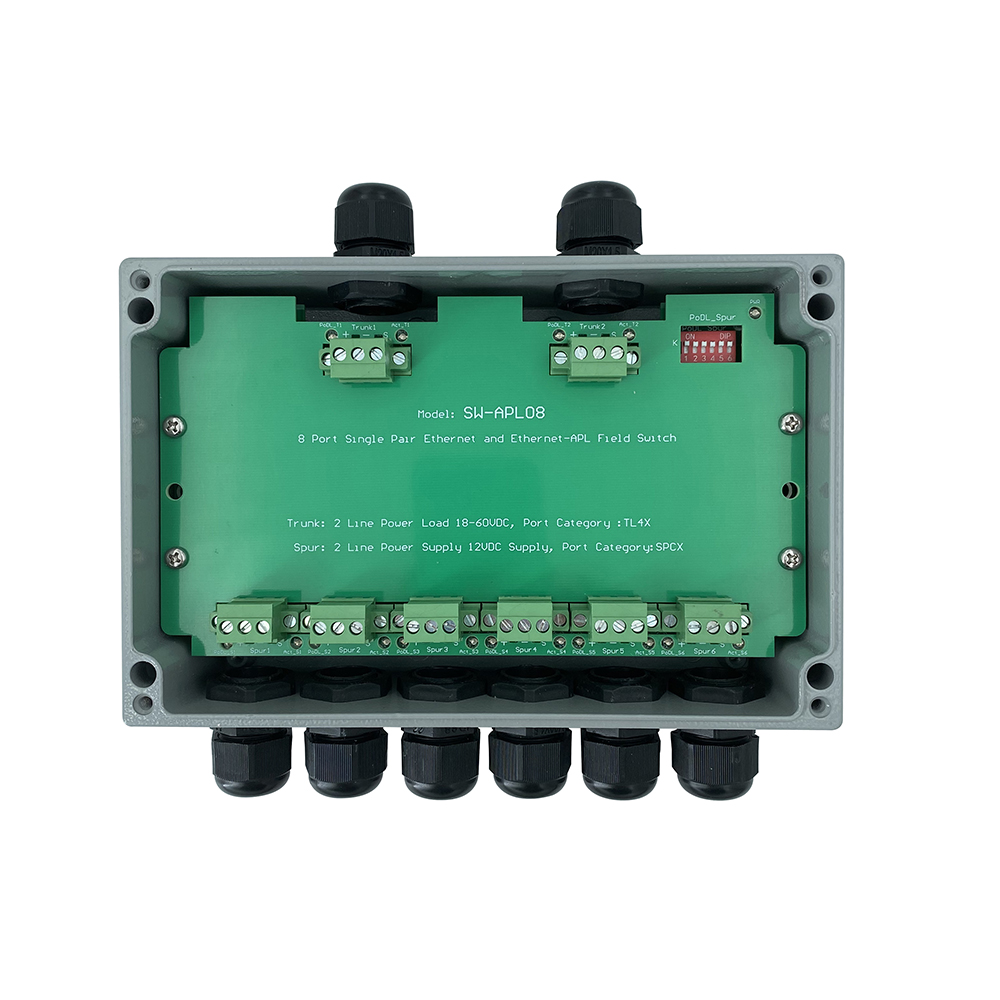

Ethernet-APL接口参数 | 接口类型 | 5.08-3Pin插拔式接线端子。 |
传输速率 | 10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。 | |
输出信号峰峰值 | 出厂默认信号峰峰值Vpp=2.4V，如需Vpp=1.0V订货时需声明。 | |
传输介质 | 单对双绞线电缆，特性阻抗100～120欧，线间电容<60pF/m。 干线（Trunk）：16AWG（1.5mm2）～ 14AWG（2.5mm2） 支线（Spur）：20AWG（0.5mm2）～ 18AWG（0.75mm2）。 | |

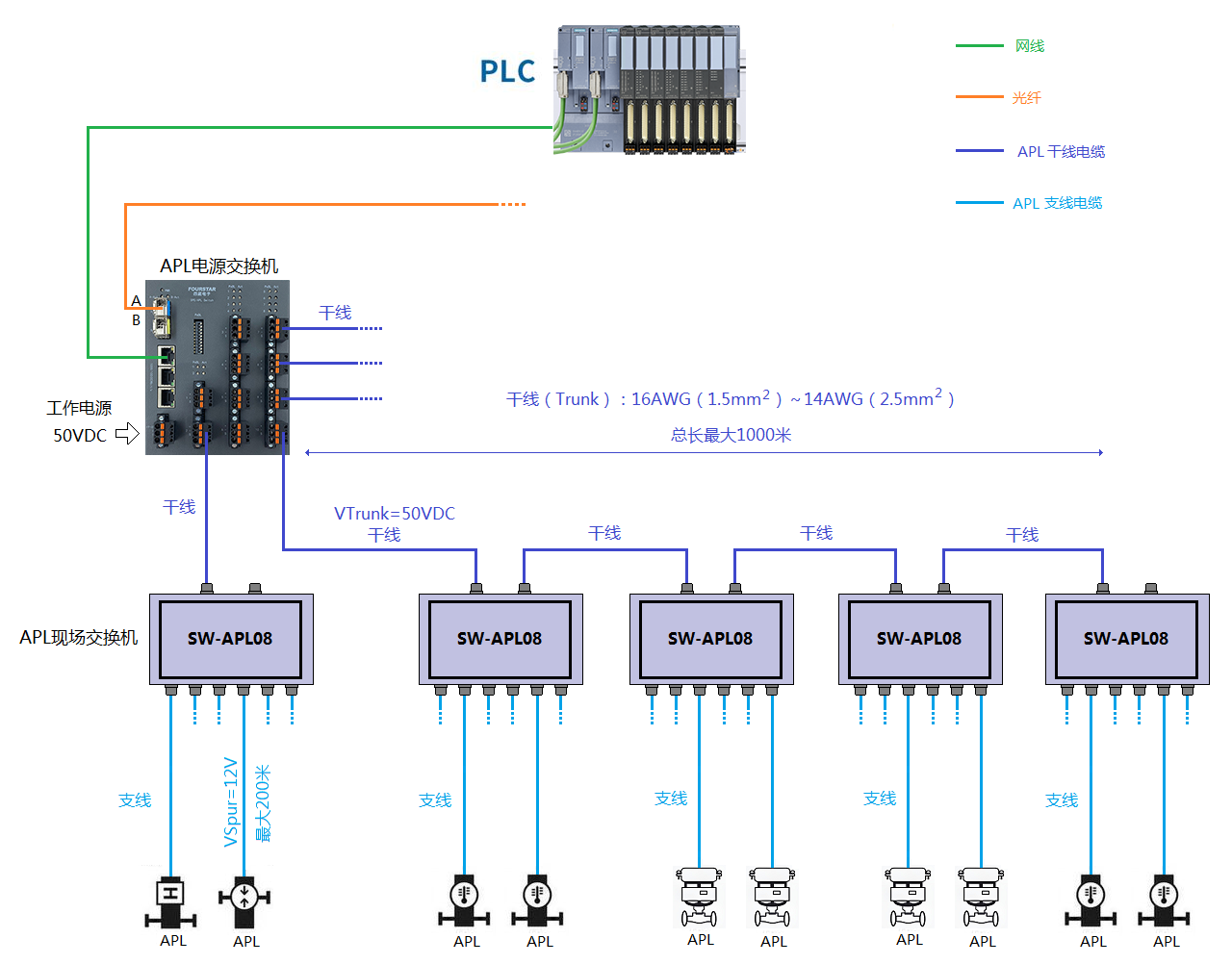

最大传输距离 | 干线总长最长1000米，支线最长200米。如果使用PoDL供电，则距离受功率和电缆截面积限制。 | |
连接指示 | APL端口通信状态指示灯和PoDL供电指示灯。 | |
PoDL功率等级 | 干线Trunk接收上游电源交换机输出的信号和功率，支持接收Ethernet-APL功率等级3和4。3：50V/57.5W，4：50V/92W。 | |
支线Spur输出电压为12VDC，每个APL分支接口的PoDL输出最大功率为2W。支持Ethernet-APL功率等级A和C。A：12V/0.54W，C：12V/1.11W。 | ||
接口数量 | 2个干线（Trunk）接口，6个支线（Spur）接口。 | |
支持通讯协议 | IEEE802.3cg-2019，10Base-T1L，数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、CC-Link IE、POWERLINK 等。 | |
通用参数
| 输入干线（Trunk）的PoDL电压 | 48～54VDC之间任意电压（典型值50VDC），带电源极性接反保护和浪涌保护。 |
支线（Spur）输出的PoDL电压和功率 | 支线（Spur）输出的PoDL电压12VDC，每个APL分支接口的PoDL输出最大功率为2W。 | |
功率 | 本交换机支线不使用PoDL供电时功率约为5W，支线使用PoDL供电时功率与干线（Trunk）输入功率和所连接的终端受电设备的功率相关。 | |
接口隔离 | 各个APL端口之间之间没有电隔离（公共PoDL电压）。 | |
防护等级 | IP66 | |
工作温度 | -20℃～+75℃。 | |

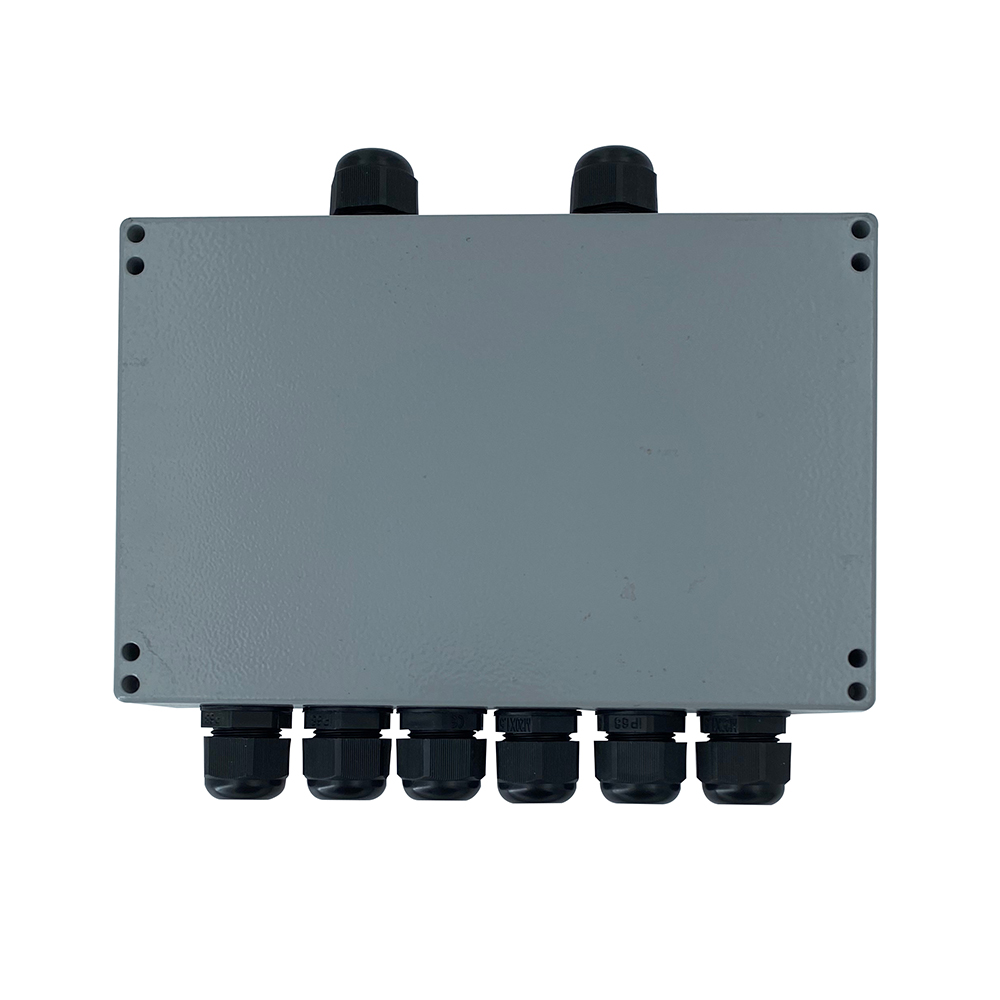

外形尺寸 | 200mm×130mm×80mm（长×宽×高），铸铝防水外壳，穿线接头过线直径6～12mm。 | |
重量 | 1.2kg | |
安装方式 | 背板螺钉固定。 | |
